fused_moe.py 分析

本文整理 src/flag_gems/fused/fused_moe.py 的实现结构、调用路径、数据类型分支和计算原理，方便从源码角度理解 FlagGems 的 fused MoE 前向。

第一章：MoE 与 fused MoE 的数学原理与计算原理

1.0 MoE 在大模型中的背景

MoE，Mixture of Experts，是大模型中一种常见的稀疏前馈结构。它的核心思想是：

不再让每个 token 都经过同一组固定的前馈层
而是准备多个 expert 子网络
再由 router 为每个 token 动态选择少量 expert 参与计算

在 Transformer 大模型中，MoE 通常替代原来的 dense FFN 层。也就是说，在注意力层之后，原本是：

Attention -> Dense FFN

引入 MoE 后会变成：

Attention -> Router + Experts

这样做的目的，是在尽量不线性增加单 token 计算量的前提下，大幅增加模型总参数量和表示能力。

可以把它理解为：

dense FFN 是“所有 token 共用同一套前馈参数”
MoE 是“不同 token 只激活一小部分 expert 参数”

因此，MoE 在大模型中的价值主要体现在：

提升模型容量
控制单 token 计算成本
让不同 token 能使用更有针对性的 expert 子网络

从运行时角度看，MoE 算子负责的就是这一层稀疏前馈计算。它的输入通常是 attention 之后的 hidden states，输出则是经过 router 选择 expert、完成两层 expert MLP 并聚合后的新 hidden states。

更具体地说，这个算子主要做三件事：

根据 router 给出的 topk_ids 和 topk_weights，确定每个 token 应该送到哪些 expert
对被选中的 expert 执行前馈计算
把多个 expert 的输出按路由权重聚合回 token 维度

因此，从模型结构上看，MoE 算子本质上是在实现：

token -> route to experts -> expert MLP -> weighted combine

而 fused_moe.py 做的不是重新定义这个算子，而是为这一层 MoE 前向提供一个更高性能的实现，重点优化：

token 到 expert 的重排
expert GEMM 的执行方式
量化路径
最终聚合过程

1.1 MoE 的数学原理

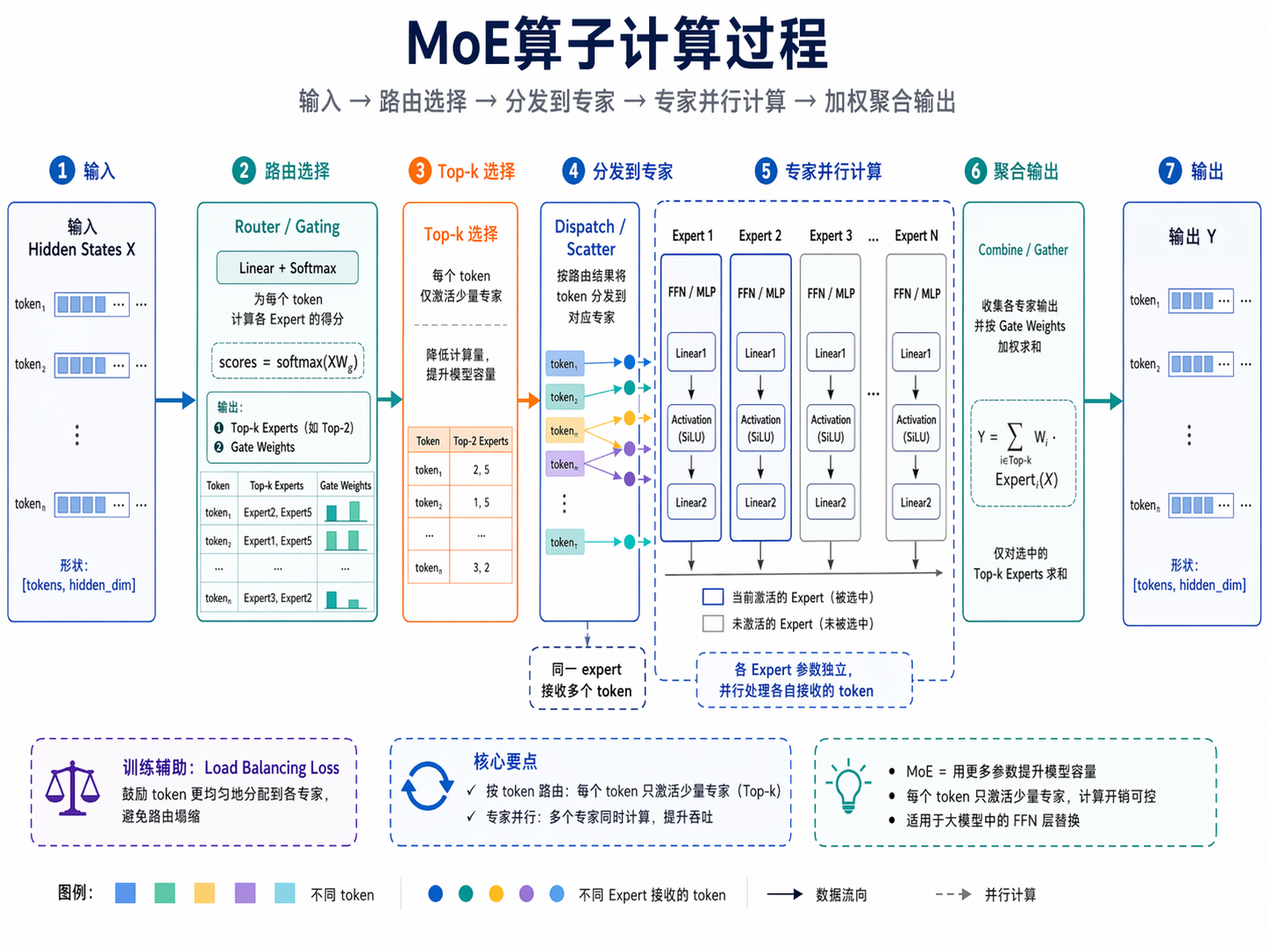

结合上图，标准 MoE 层的计算过程可以形式化为“路由选择 -> 分发到专家 -> 专家前馈计算 -> 加权聚合输出”四个阶段。

设第 t 个 token 的隐藏状态表示为：

x_t \in \mathbb{R}^{d}

其中 d 为隐藏维度。MoE 层包含 E 个 expert，记第 e 个 expert 对应的前馈函数为 $f_e$。

第一步是路由计算。Router 对输入 x_t 生成对所有 expert 的路由打分。最常见的 router 形式是一个线性映射：

s_t = W_g^{\top} x_t + b_g

其中 $W_g \in \mathbb{R}^{d \times E}$、$b_g \in \mathbb{R}^{E}$，因此 router 输出的打分向量满足：

s_t = \operatorname{Router}(x_t) \in \mathbb{R}^{E}

通常可进一步写成 softmax 后的路由概率：

p_t = \operatorname{softmax}(s_t), \qquad p_t \in \mathbb{R}^{E}

第二步是 Top-k 选择。Router 选择概率最高的 k 个 expert，记其索引集合为 $S_t$：

\mathcal{S}_t = \operatorname{TopK}(p_t, k)

对每个被选中的 expert $e \in S_t$，记其对应的路由权重为 $\alpha_{t,e}$。这一步对应图中的 Top-k Selection。

第三步是 dispatch。根据集合 $S_t$，token x_t 会被逻辑上分发到这些被选中的 expert；未被选中的 expert 不参与当前 token 的计算。

第四步是 expert 计算。若每个 expert 采用图中所示的两层 MLP 结构 Linear1 -> Activation(SiLU) -> Linear2，则第 e 个 expert 的输出可以写为：

f_e(x) = W_{2,e}^{\top}\,\mathrm{SiLU}(W_{1,e}^{\top}x + b_{1,e}) + b_{2,e}

其中：

$W_{1,e}$、W_{2,e} 分别为第 e 个 expert 的两层线性变换参数
$b_{1,e}$、b_{2,e} 为对应偏置
\mathrm{SiLU}(\cdot) 为图中 expert 内部使用的激活函数

最后一步是聚合输出。对所有被选中的 expert 输出按对应路由权重进行加权求和，得到当前 token 的最终输出：

y_t = \sum_{e \in \mathcal{S}_t} \alpha_{t,e}\, f_e(x_t)

因此，上图中的完整计算链条可以概括为：

x_t
\xrightarrow{\text{Router}}
s_t
\xrightarrow{\text{Softmax}}
p_t
\xrightarrow{\text{TopK}}
\mathcal{S}_t
\xrightarrow{\text{Dispatch}}
\{f_e(x_t)\}_{e \in \mathcal{S}_t}
\xrightarrow{\text{Weighted Sum}}
y_t

也就是说，MoE 的本质是：先由 router 从全部 expert 中选择一小部分参与当前 token 的计算，再将这些被选中 expert 的输出按路由权重加权求和，从而得到最终输出 $y_t$。

1.2 fused_moe 的数学原理

把每个 (token, topk-slot) 看作一个 routed item $r$，则：

对应 token 为 t(r)
对应 expert 为 e(r)
对应路由权重为 a(r)

那么 fused_moe 实际仍然是在算同一个数学对象。

第一层：

h_r = W_{1,e(r)}^{\top}x_{t(r)} + b_{1,e(r)}

激活后：

z_r = \phi(h_r)

第二层：

o_r = W_{2,e(r)}^{\top}z_r + b_{2,e(r)}

最后对同一个 token 的 routed 输出求和：

y_t = \sum_{r: t(r)=t} a(r)\,o_r

代码中有一个开关 apply_router_weight_on_input，决定把 router weight 乘在第一层输出之后还是第二层输出之后。由于 a(r) 是标量，线性层满足：

W^{\top}(a z) = a\,W^{\top}z

因此两种写法数学上等价。

1.3 fused_moe 的计算原理

fused_moe 和普通 MoE 在数学上等价，主要差别在工程组织方式。

普通 MoE 更像是按逻辑步骤分开执行：

router 选 top-k experts
dispatch / gather token
对每个 expert 分别做 w1
激活
对每个 expert 分别做 w2
乘 router weight 并聚合

而 fused_moe 的核心思想是：

先把 routed token 按 expert 重排
把每个 expert 的 token 数量按 BLOCK_SIZE_M 补齐
让一个 Triton program 处理“同一 expert 的一块 token × 一块输出列”
用统一 kernel 两次完成 w1 和 w2
在 kernel 内尽量融合量化、bias、router weight 等附加逻辑

从 routed token 视角看，kernel 做的是：

C[r, n] = \sum_{k=1}^{K} A[t(r), k] \cdot B[e(r), n, k]

其中：

t(r) 是 routed item r 对应的原始 token
e(r) 是 routed item r 对应的 expert
n 是输出通道

在实现上，这套组织方式依赖三个关键步骤：

moe_align_block_size(...) 把 routed token 按 expert 排列成规则 block
fused_moe_kernel(...) 按 block 执行 expert GEMM
moe_sum(...) 对每个 token 的 top-k 输出做最终求和

1.4 和普通 MoE 实现的区别

从数学上看，fused_moe 和普通 MoE 没有本质差别，仍然是在做：

y_t = \sum_{i=1}^{k} \alpha_{t,i}\, f_{e_{t,i}}(x_t)

差别主要在工程组织方式：

普通 MoE 更像是按逻辑步骤分开执行
- dispatch
- expert matmul
- activation
- expert matmul
- combine
fused MoE 则更强调：
- 按 expert 重排 token
- 让一个 Triton program 处理规则 tile
- 把量化、bias、router weight 等附加逻辑尽量揉进 kernel

这样做的收益是：

减少 kernel launch
改善权重访问局部性
提高大规模 expert 场景下的吞吐

文件定位

fused_moe.py 是一个面向 Triton 的 MoE 前向实现文件，核心职责包括：

选择或生成 MoE kernel 配置
对输入激活做量化预处理
启动 Triton MoE kernel
执行两层 expert MLP
在 top-k expert 输出之间做聚合

它依赖两个关键辅助模块：

flag_gems.fused.moe_align_block_size 负责把 routed token 按 expert 重排并按 block 对齐
flag_gems.fused.moe_sum 负责把每个 token 的 top-k expert 输出求和

对外入口

对外可直接调用的入口有两个：

inplace_fused_experts(...)
outplace_fused_experts(...)

两者都只是薄封装，最终都调用：

fused_experts_impl(...)

其中：

inplace_fused_experts 把结果直接写回 hidden_states
outplace_fused_experts 返回新分配的输出张量

文件内主要函数分组

1. 配置选择

get_embedded_moe_configs() 从 fused_moe_config.yaml 读取内嵌调优配置
_get_device_name() 获取并规范化设备名
get_moe_configs(...) 按设备名、expert 数、输出维度、dtype、block shape 查询配置
try_get_optimal_moe_config(...) 优先使用内嵌配置，否则回退到启发式配置
get_default_config(...) 默认配置生成逻辑
get_moe_wna16_block_config(...) 针对 WNA16 路径生成 block 配置
_ensure_block_size_k_divisible(...) 修正 BLOCK_SIZE_K

2. 数据类型与量化辅助

_get_config_dtype_str(...) 把当前 dtype 和量化模式映射成配置查表 key
_get_config_quant_dtype(...) 把量化模式映射成激活量化 dtype
_fp8_quantize(...) 激活 FP8 量化
_int8_quantize(...) 激活 INT8 量化
moe_kernel_quantize_input(...) 在进入 GEMM 前对输入激活做量化
dequant_mxfp4(...)
dequant_mxfp6(...)

3. 激活函数

MoEActivation 定义支持的激活枚举
apply_moe_activation(...) 执行激活
_silu_and_mul_kernel(...) Triton 版 SiLU-and-mul

4. Triton kernel

write_zeros_to_output(...) expert 不在当前 rank 时写零
fused_moe_kernel(...) 通用 MoE kernel，覆盖普通浮点、FP8、INT8 路径
fused_moe_kernel_gptq_awq(...) WNA16 专用 kernel，面向 GPTQ/AWQ 风格的量化权重

5. kernel 启动与分发

invoke_fused_moe_triton_kernel(...) 启动通用 kernel
invoke_fused_moe_wna16_triton_kernel(...) 启动 WNA16 kernel
dispatch_fused_moe_kernel(...) 根据量化模式分发到具体启动函数

主调用路径

主调用链可以概括为：

inplace_fused_experts / outplace_fused_experts
  -> fused_experts_impl
     -> _get_config_dtype_str
     -> _get_config_quant_dtype
     -> try_get_optimal_moe_config
     -> chunk loop
        -> moe_kernel_quantize_input (for w1 input)
        -> moe_align_block_size 或 naive assignment
        -> dispatch_fused_moe_kernel (for w1)
           -> invoke_fused_moe_triton_kernel
           -> fused_moe_kernel
        -> apply_moe_activation
        -> moe_kernel_quantize_input (for w2 input)
        -> dispatch_fused_moe_kernel (for w2)
           -> invoke_fused_moe_triton_kernel
           -> fused_moe_kernel
        -> moe_sum

如果走 WNA16 特化路径，则中间会改为：

dispatch_fused_moe_kernel
  -> invoke_fused_moe_wna16_triton_kernel
  -> fused_moe_kernel_gptq_awq

fused_experts_impl 的执行流程

fused_experts_impl(...) 是整个文件的调度核心。

1. 参数校验

它会检查：

hidden_states、w1、w2 的 shape 是否匹配
topk_weights 和 topk_ids 形状是否一致
hidden_states 是否连续
w1/w2 最后一维 stride 是否为 1
输入 dtype 是否属于：
- torch.float32
- torch.float16
- torch.bfloat16

当前实现还显式限制：

activation == "silu"

虽然 MoEActivation 定义了多种激活，但当前入口只允许 SiLU 路径。

2. 配置选择

它先生成两个关键变量：

config_dtype 用于 kernel 配置查表
quant_dtype 用于激活量化逻辑

之后用 try_get_optimal_moe_config(...) 选择当前 chunk 对应的 Triton 配置。

3. 中间缓存分配

会分配三块中间缓存：

intermediate_cache1 保存 w1 输出，shape 为 [M, top_k, N]
intermediate_cache2 保存激活后的结果，shape 为 [M * top_k, activation_out_dim]
intermediate_cache3 保存 w2 输出，shape 为 [M, top_k, K]

其中 cache13 复用了 cache1 和 cache3 的存储，因为两者生命周期不重叠。

4. 计算 dtype 选择

输入 dtype 与 kernel 中的 compute_type 对应关系：

torch.bfloat16 -> tl.bfloat16
torch.float16 -> tl.float16
torch.float32 -> tl.float32

5. 特殊量化格式处理

如果启用了 ocp_mx_scheme，会先把 MX 权重反量化成普通浮点权重，再走后续通用路径。

对于 use_int8_w8a16 和 use_int4_w4a16，当前公开入口中也会先把权重反量化成 hidden_states.dtype，随后把：

use_int8_w8a16 = False
use_int4_w4a16 = False

这意味着虽然文件内保留了 WNA16 特化 kernel，但从 fused_experts_impl(...) 这条入口实际运行时，常见路径仍然是通用 fused_moe_kernel(...)。

6. 分 chunk 执行

实现按 CHUNK_SIZE = 16 * 1024 分块处理 token，原因是：

限制中间缓存大小
让 kernel 配置更容易适配当前 chunk 规模

每个 chunk 内部执行：

量化第一层输入
把 routed token 按 expert 重排
跑 w1
激活
量化第二层输入
跑 w2
对 top-k expert 输出做求和

moe_align_block_size 的作用

MoE 的普通数学形式里，每个 token 会被路由到若干 expert。直接按 token 顺序计算时，expert 权重访问会非常离散。

moe_align_block_size(...) 的作用是：

把所有 (token, topk-slot) 展平为 routed token
按 expert 把 routed token 排序
对每个 expert 的 token 数量按 BLOCK_SIZE_M 向上补齐

它输出三个核心量：

sorted_token_ids 重排后的 routed token 下标
expert_ids 每个 M 方向 block 对应的 expert id
num_tokens_post_padded 补齐后的 routed token 总数

这样后续 Triton kernel 就可以让一个 program 只处理：

一块 routed token
一个固定 expert
一块输出列

这就是 fused MoE 能把很多零散小计算组织成规则 block GEMM 的关键。

fused_moe_kernel 的核心原理

fused_moe_kernel(...) 是通用 kernel，也是阅读此文件时最值得重点关注的函数。

1. program 到 tile 的映射

kernel 先根据：

BLOCK_SIZE_M
BLOCK_SIZE_N
GROUP_SIZE_M

把 pid 映射到：

pid_m
pid_n

这里使用 grouped ordering 来改善 L2 reuse。

2. 当前 block 对应哪些 token 和 expert

对每个 pid_m：

如果启用了重排，先从 sorted_token_ids 取出当前 block 的 routed token
从 expert_ids[pid_m] 取出当前 block 对应的 expert

如果 expert_id == -1，则说明该 expert 不在当前 expert parallel rank，直接调用 write_zeros_to_output(...)。

3. 构造 A / B 指针

输入 A 的访问方式为：

offs_token // top_k

因为 routed token 是 (token, slot) 的展平形式，所以要除以 top_k 才能回到原始 token 下标。

权重 B 则按照：

当前 expert
当前 K block
当前 N block

来取对应子块。

4. 主循环

沿 K 维做 block 累加：

读取 A 子块
读取 B 子块
走普通浮点或量化分支
累加到 accumulator

accumulator 始终先用 fp32 保存，再在输出前转成 compute_type。

5. 后处理

主循环结束后依次执行：

可选 dequant
可选 bias
可选乘 router weight
cast 到 compute_type
写回 C

普通浮点与 FP8 路径

普通浮点

当：

use_fp8_w8a8 == False
use_int8_w8a8 == False
A_scale is None
B_scale is None

时，kernel 直接执行普通浮点路径：

accumulator += tl.dot(a, b)

这是 bfloat16、float16、float32 共享的主要逻辑。

FP8 W8A8

当启用 use_fp8_w8a8 时：

Python 侧先调用 moe_kernel_quantize_input(...)
moe_kernel_quantize_input(...) 会进一步调用 _fp8_quantize(...)
kernel 内根据量化粒度决定如何加载 scale

支持的粒度包括：

tensor-wise
per-channel
block-wise

block-wise 路径下，会在每个 K block 内读取本 block 对应的：

a_scale
b_scale

然后执行近似：

C_block ~= dot(qA_block, qB_block) * a_scale * b_scale

bfloat16 支持

文件明确支持：

torch.bfloat16

其执行方式不是把整个 kernel 改成 BF16 累加，而是：

输入 / 输出使用 BF16
accumulator 先用 FP32
最后再 cast 回 tl.bfloat16

WNA16 路径

文件内还保留了一条 WNA16 特化路径：

invoke_fused_moe_wna16_triton_kernel(...)
fused_moe_kernel_gptq_awq(...)

它主要用于：

int8_w8a16
int4_w4a16

并支持：

group scale
zero point
GPTQ/AWQ 风格权重布局

但需要注意：

当前 fused_experts_impl(...) 中会先把 INT8/INT4 权重反量化成普通浮点
因此从当前公开入口来看，这条分支通常不会成为主路径

也就是说，代码结构上支持 WNA16 专用 kernel，但入口行为上更偏向统一走通用 kernel。

调用图

inplace_fused_experts
  -> fused_experts_impl

outplace_fused_experts
  -> fused_experts_impl

fused_experts_impl
  -> _get_config_dtype_str
  -> _get_config_quant_dtype
  -> try_get_optimal_moe_config
     -> get_moe_configs
        -> _get_device_name
           -> get_embedded_moe_configs
     -> get_default_config
  -> moe_kernel_quantize_input
     -> _fp8_quantize / _int8_quantize
  -> moe_align_block_size
  -> dispatch_fused_moe_kernel
     -> invoke_fused_moe_triton_kernel
        -> fused_moe_kernel
           -> write_zeros_to_output
     -> invoke_fused_moe_wna16_triton_kernel
        -> get_moe_wna16_block_config
           -> _ensure_block_size_k_divisible
        -> fused_moe_kernel_gptq_awq
           -> write_zeros_to_output
  -> apply_moe_activation
     -> _silu_and_mul_kernel
  -> moe_sum

当前实现的几个注意点

当前入口只允许 activation == "silu"
明确支持输入 dtype：
- float32
- float16
- bfloat16
通用主路径是 fused_moe_kernel(...)
文件内虽然保留了 WNA16 特化 kernel，但当前公开入口通常会先把 INT8/INT4 权重反量化，实际常走通用 kernel
moe_align_block_size(...) 是性能关键，它决定了 routed token 是否能被整理成规则 block

小结

fused_moe.py 的核心思想可以概括为三点：

把 routed token 按 expert 排序并按 block 对齐
用统一的 Triton kernel 两次完成 expert 的两层 GEMM
在 kernel 内尽量融合量化、bias、router weight 等附加逻辑

从源码阅读角度，推荐优先关注以下函数：

fused_experts_impl(...)
moe_kernel_quantize_input(...)
dispatch_fused_moe_kernel(...)
fused_moe_kernel(...)
moe_align_block_size(...)

这几处连起来，基本就构成了整个 fused MoE 前向的主干。

18 KiB Raw Permalink Blame History Unescape Escape
